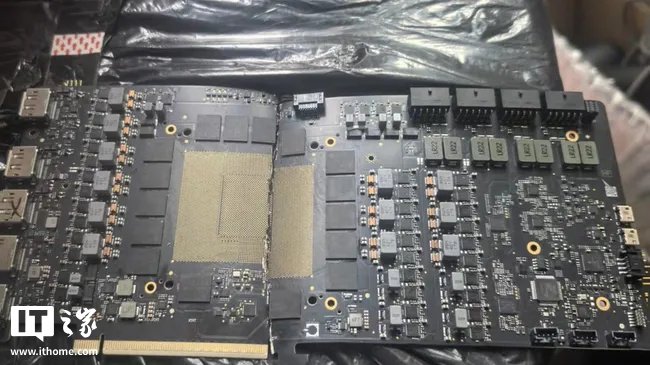

IT HOME 5月26日新闻,Twitter / X用户@yuuki_ans暴露了NVIDIA RTX的原型版本5090图形卡,配备了四个16针电连接器。据说它是NVIDIA或其合作伙伴用于测试目的的早期工程样本。尽管原型图形卡被分为两张,但其设计显示了Nvidia在最终设计之前所做的。带有四个电源连接器的设计可以有很多考虑,而简单的解释就是作为备份解决方案。如果其中一个连接器故障(实际使用中并不少见),则其他连接器可能会继续使用GPU功率。另一个可能的用途是均匀分发功率以避免过热。从理论上讲,四个16针连接器最多可提供2400W的功率。对于单个组件来说,这显然是巨大的电力要求,这也解释了为什么在GPU芯片安装的右侧有两排相同的电压调节模块(VRM)。一个GPU消耗2400W的功率主要游戏PC的发生率以及此类硬件更有可能在市场上取向,例如人工智能(AI),高性能计算(HPC)或计算机图形和视觉效果模拟。此外,原型图形卡的PCB边缘配备了其他连接器,包括风扇和USB接口以及一些诊断引脚。还有五个视频输出端口,而不是通常的四个,这也可能适用于某些特定的预生产测试。由内存模块酌情决定,它类似于RTX 5090,但并非明显的内存在PCB后面出售。如果是这样,它可能是早期劳动的更强大的单位,例如RTX 5090 TI甚至RTX Pro 6000 Blackwell系列。房屋注意到,早在今年1月,RTX 5090的另一幅原型图形卡却分散了,并且该版本配备了16针(12V-2×6)电连接器,据称支持TDP的800W,比TH高约39%E RTX 5090的575W。原型图形卡还配备了GB202 GPU,其24576 CUDA核心高于RTX 5090的21760,并且具有更高的时钟速度和32GB的GDDR7图形存储器,并使用512位界面。此外,在NVIDIA共享的视频中,该公司临时显示了早期RTX原型5090 Edition创始人。原型具有四个插槽的大型设计,配备了垂直PCB和三个冷却风扇。独特的“三分之二的跨型”冷却架构使图形卡变得很大,如果Nvidia将其带到市场上,它将是有史以来最大的。 Nvidia最终离开了这个概念。
